Гидравлические стойки для снятия КПП еще называют другим термином: гидравлические домкраты. И это, по сути, правильно. Все трансмиссионные стойки работают по принципу гидравлического домкрата. И приводом стоек является гидравлическая система подъема и опускания.
Создание усилия в гидравлической стойке достигается за счет перепадов сечения в главном гидравлическом цилиндре и плунжере. Собственно, по этому принципу работают все гидравлические домкраты. В качестве рабочей жидкости используется масло для домкратов.
Приводом в стойке служит гидравлический домкрат. Для создания давления внутри цилиндра домкрата используется рукоять или педаль. В случае с педальным запуском домкрата, у человека, работающего с автомобилем, остаются свободные руки, что является определенным преимуществом.
Домкрат может быть одноступенчатым или двухступенчатым (телескопическим). Двухступенчатые трансмиссионные стойки имею больший рабочий ход. При этом у них меньшая нагрузка возникает на изгиб. Это происходит из-за того, что существует два штока.
Рабочий шток может иметь разную длину и выполняется из легированной стали. Сверху на шток устанавливается стол (площадка) , который может быть с тремя или четырьмя рогами или представлять из себя поворотную площадку с системой крепления демонтированных узлов и деталей автомобиля.
Для сброса давления гидравлические трансмиссионные стойки оснащаются специальным вентилем. Все стойки такого типа имеют специальный предохранительный клапан, срабатывающий, если вес поднимаемого блока или агрегата оказывается больше максимально возможного для данного трансмиссионного гидравлического домкрата.
Важными характеристиками этих подъемных систем является грузоподъемность, которая редко превышает 2 тонны. Это связано с тем, что этой грузоподъемности хватает, чтобы справиться с любым по весу агрегатом в автомобиле.
Для грузовых автомобилей чаще всего применяются гидравлические стойки для снятия КПП с телескопическим рабочим штоком. У таких конструкций долее длинный рабочий ход штока, чем у стоек с одинарным штоком.
Важная характеристика стойки – минимальная высота при полностью задвинутом штоке. Меньшая высота конструкции дает возможность свободно подкатить стойку под автомобиль, не используя для этого смотровую яму.

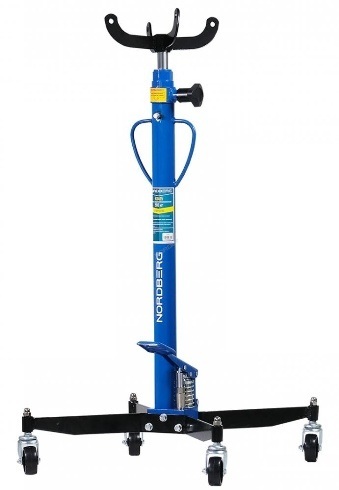

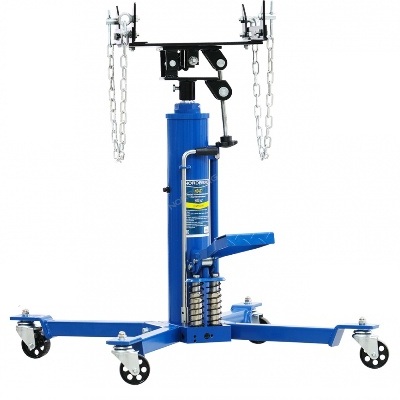

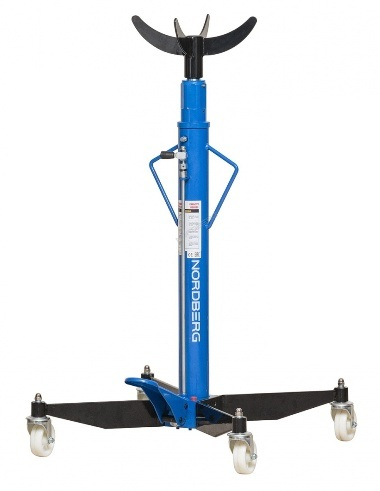

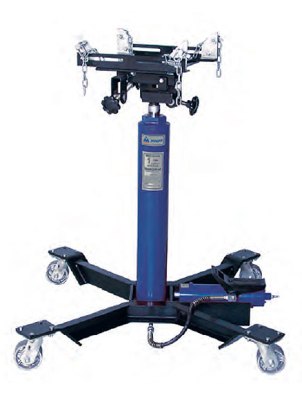

Ниже даны изображения стоек.

|
