В 2013 году руководство группы компаний "Волготехснаб" - регионального дилерского центра ОАО "КАМАЗ", приняло решение о приобретении Окрасочно-сушильной камеры для оснащении малярно-кузовного производста по ремонту грузового, коммерческого и крупногабаритного транспорта и спецтехники, на территории своего представительства в городе Астрахань.
В начале 2014 года ФОРМУЛА и "Волготехснаб" начали совместные мероприятия по подготовке помещения и территории где будет установклена ОСК, определения конфигурации ОСК, подготовка разрешительной и проектной документации и т.д. ФОРМУЛА совместно с Заказчиком, разработали проект размещения ОСК, согласовали ее габариты и дополнительные опции. По рекомендации ФОРМУЛА, была выбрана реализация ОСК с газовым отоплением, внутреннем разделением ОСК на две части с возможностью их использования самостоятельно и вынесением агрегатных блоков за пределы отапливаемого помещения МКП, что отразилось на конечной стоимости реализации проекта, но увеличило на порядок его рентабельность в будущей производственной деятельности.

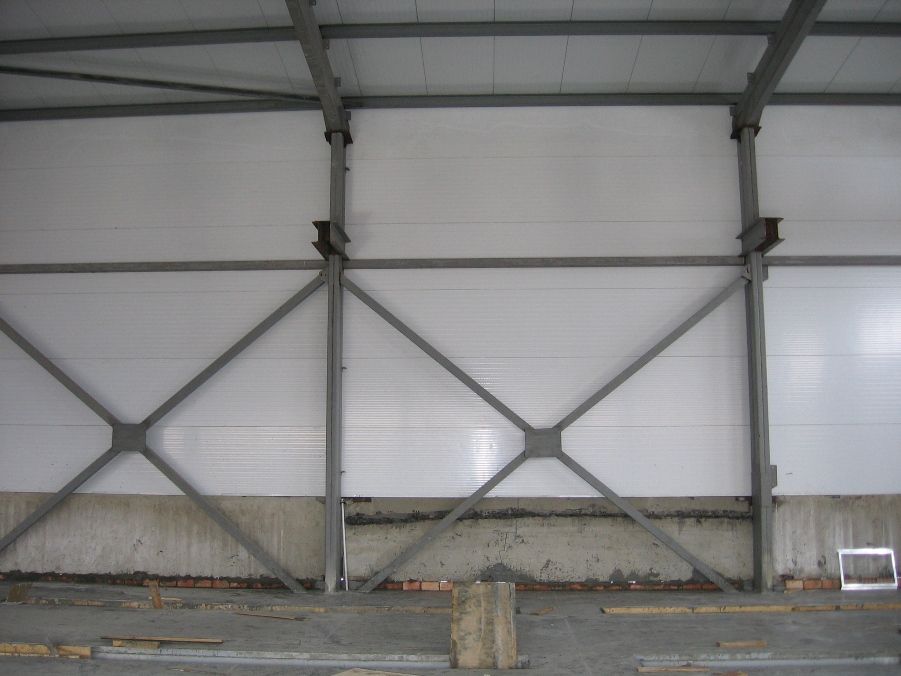

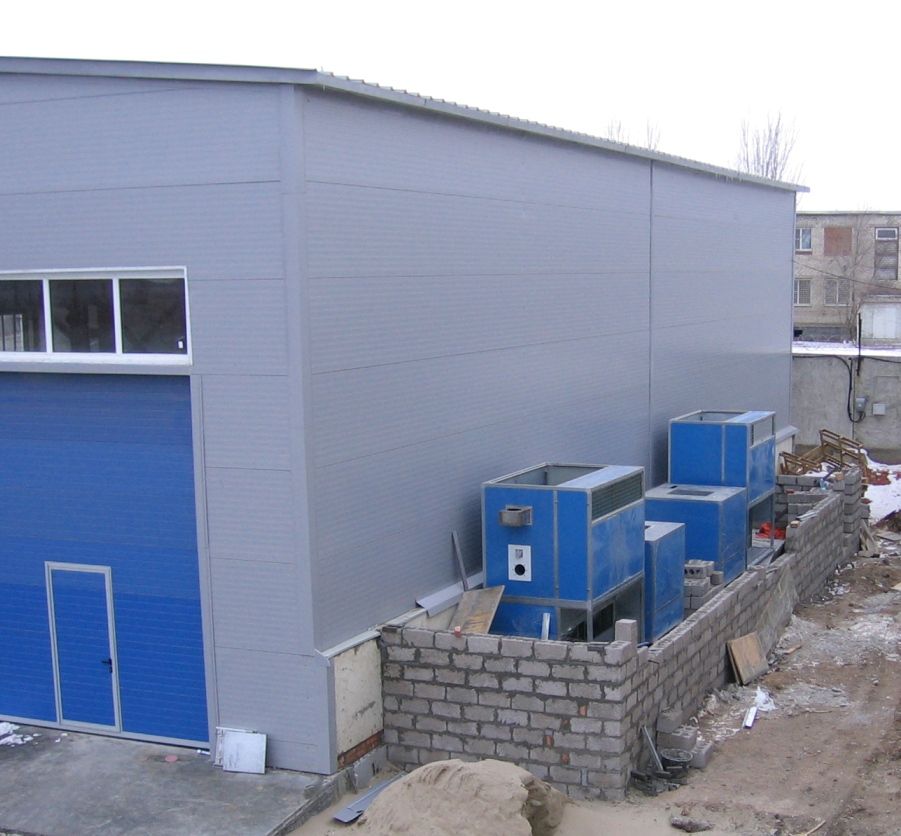

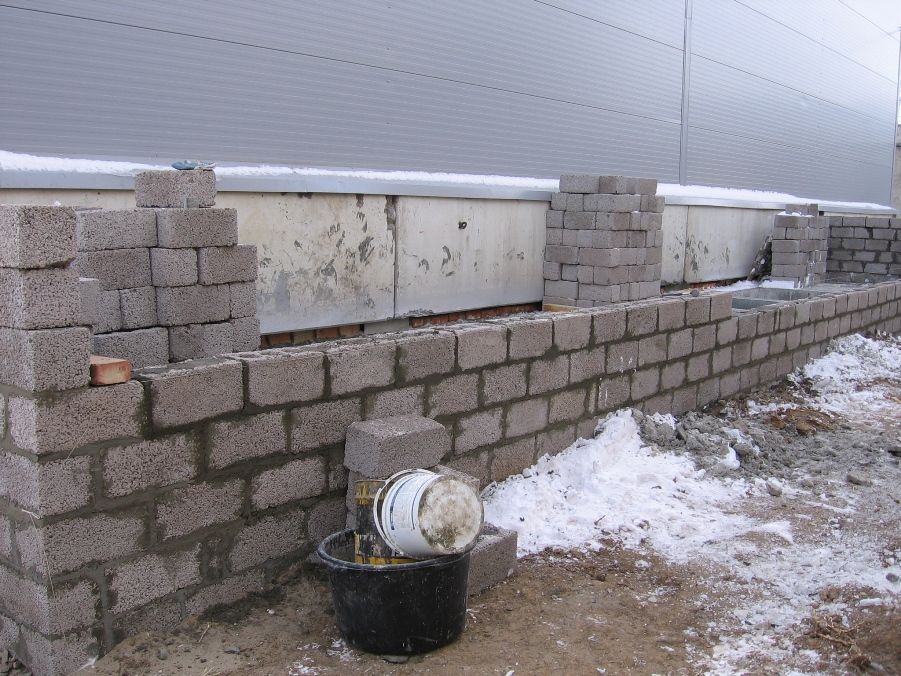

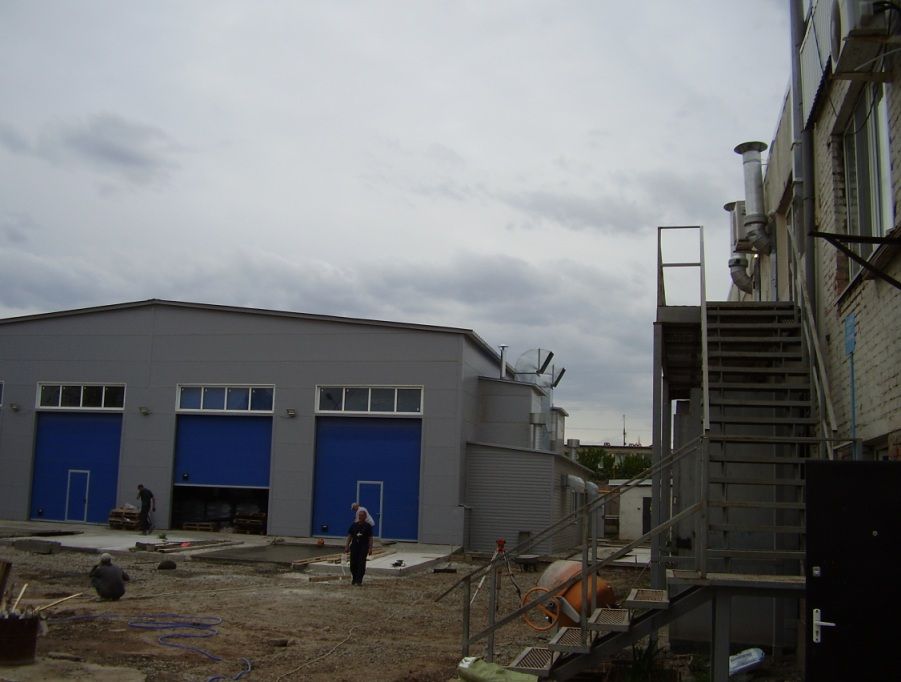

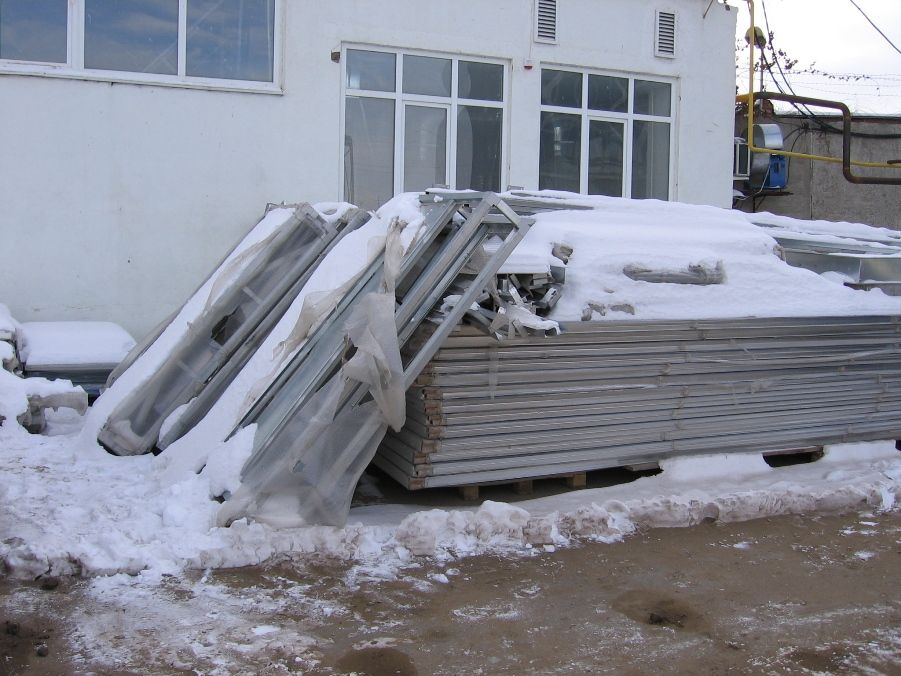

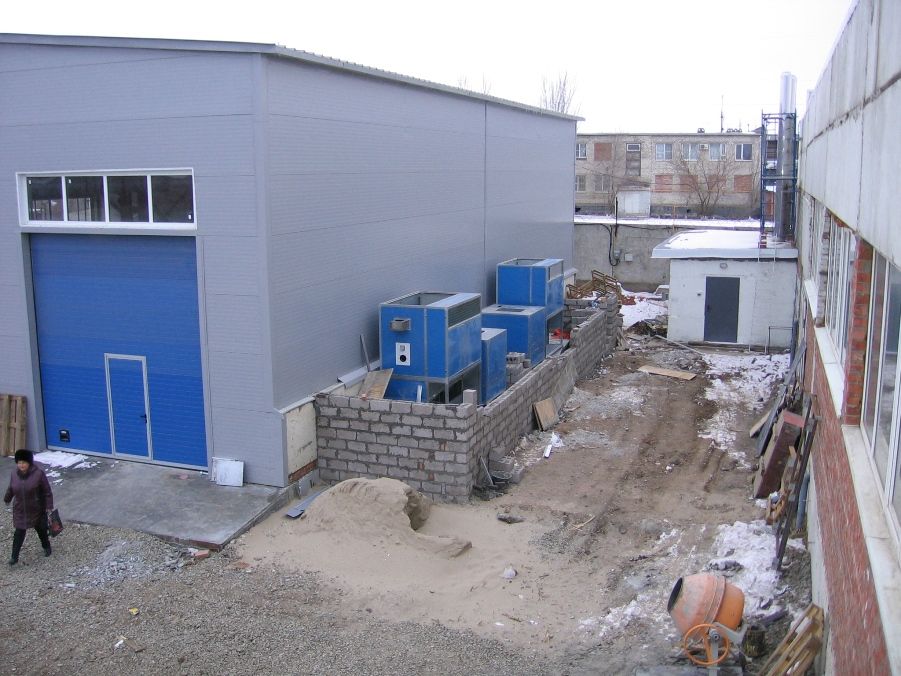

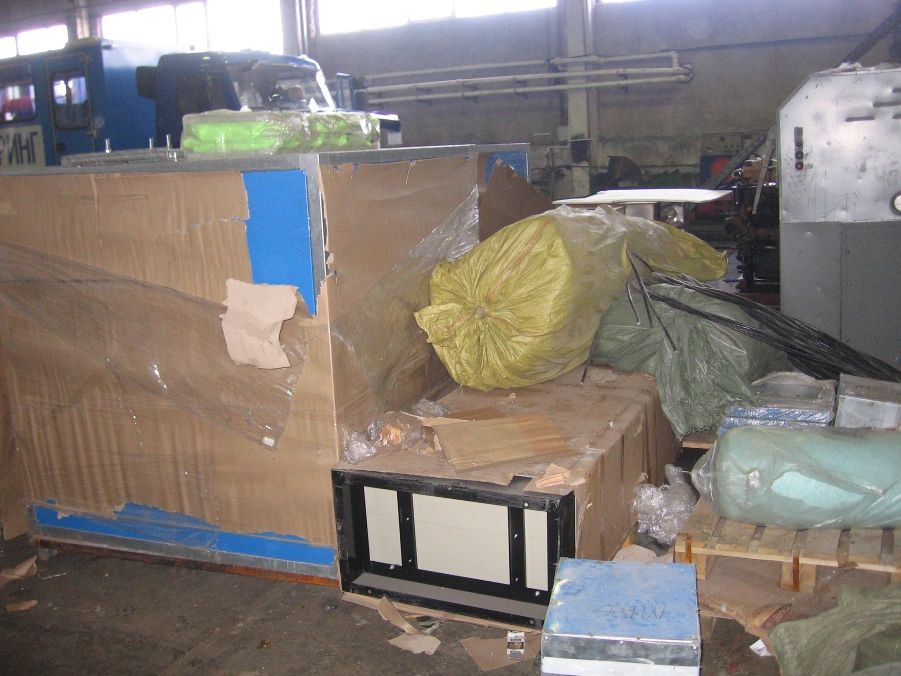

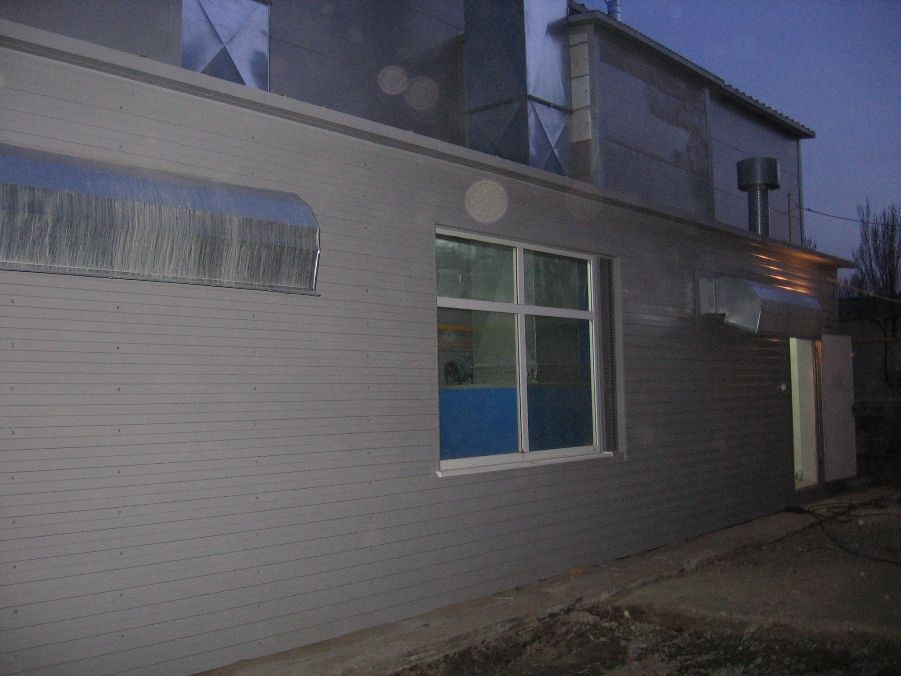

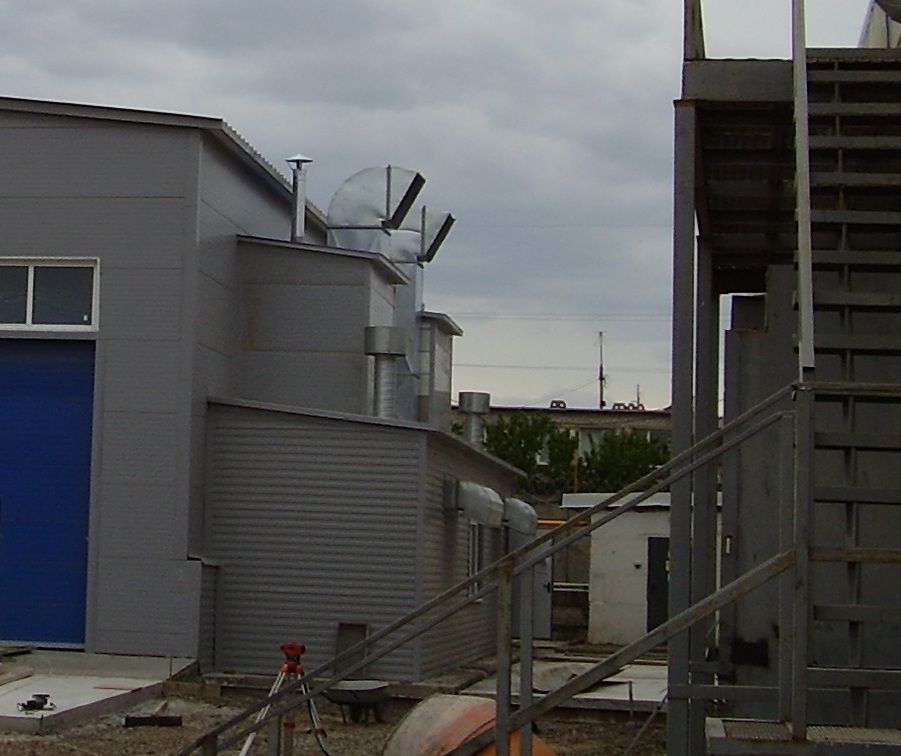

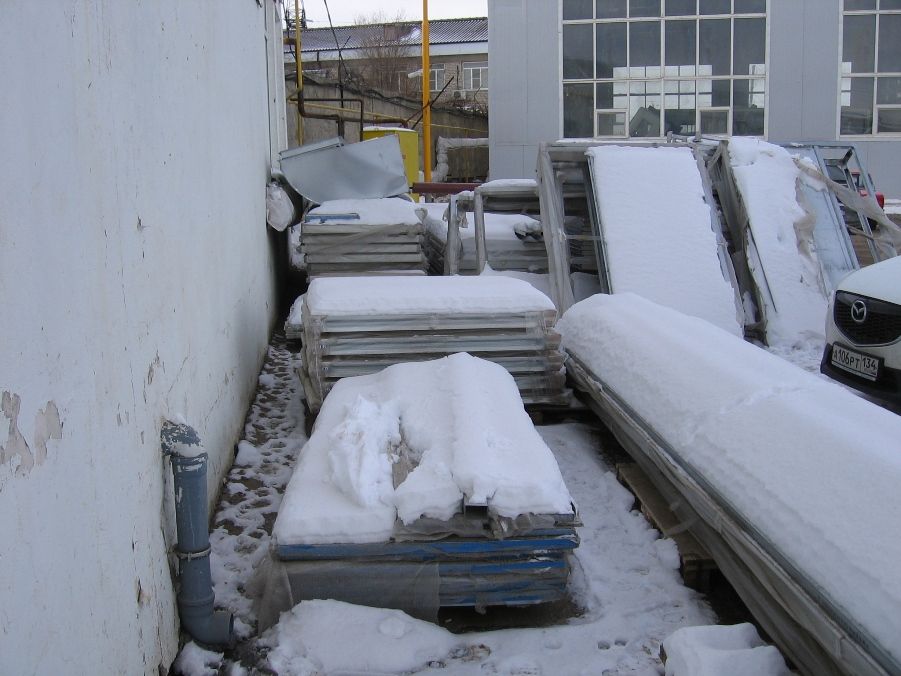

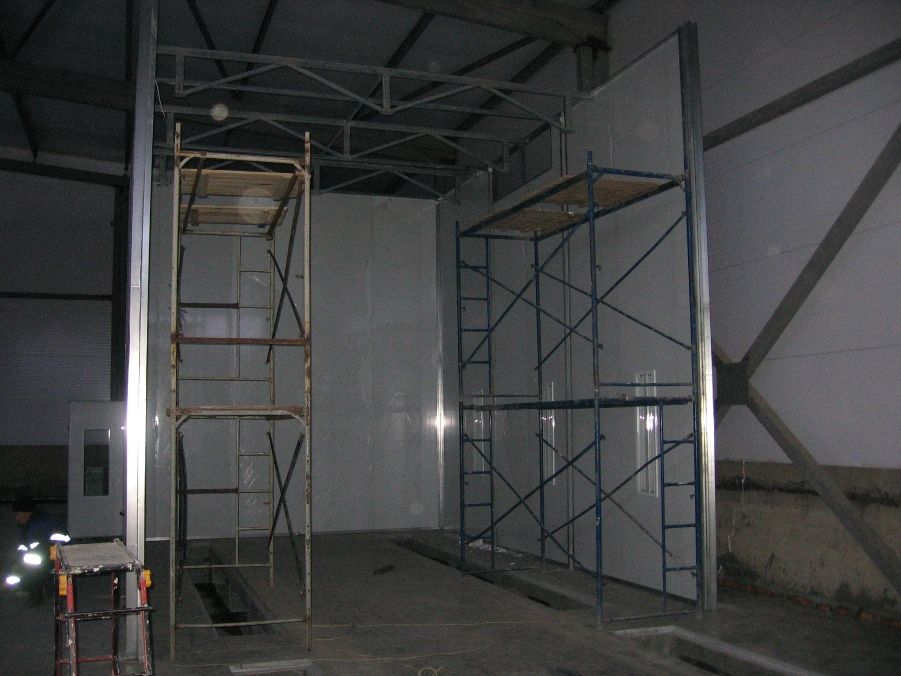

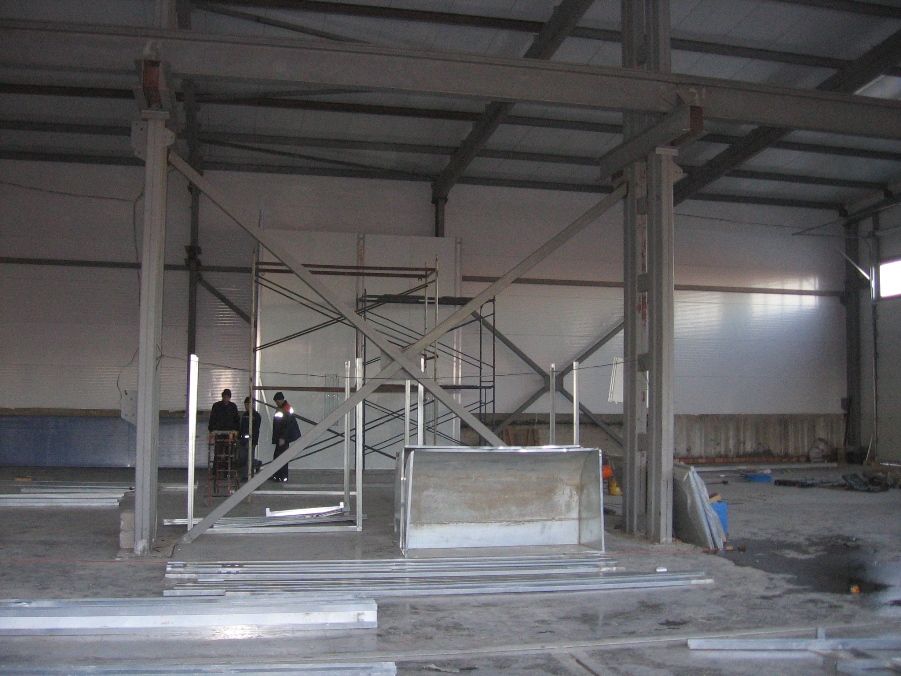

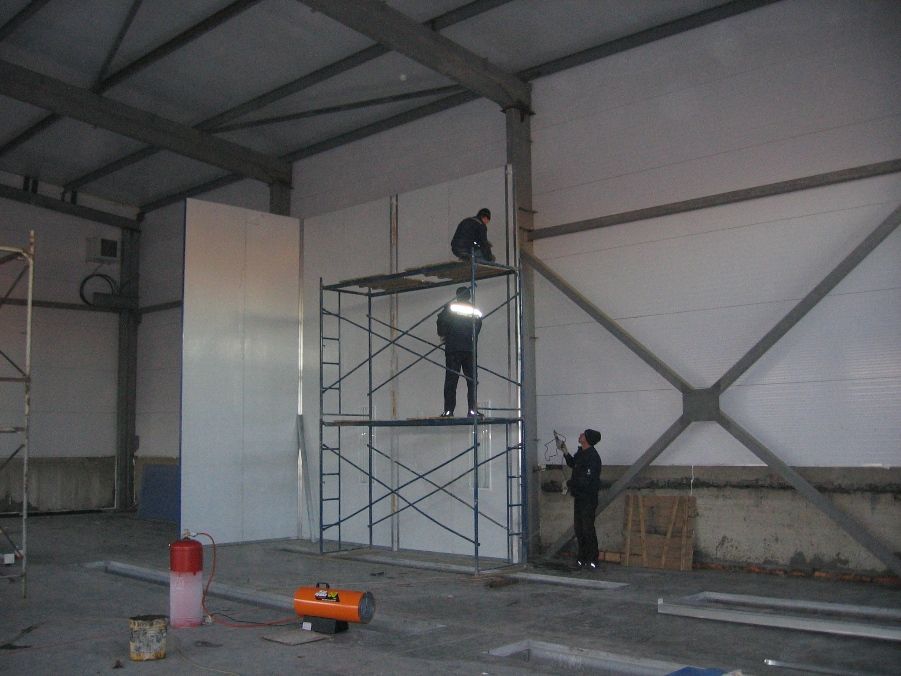

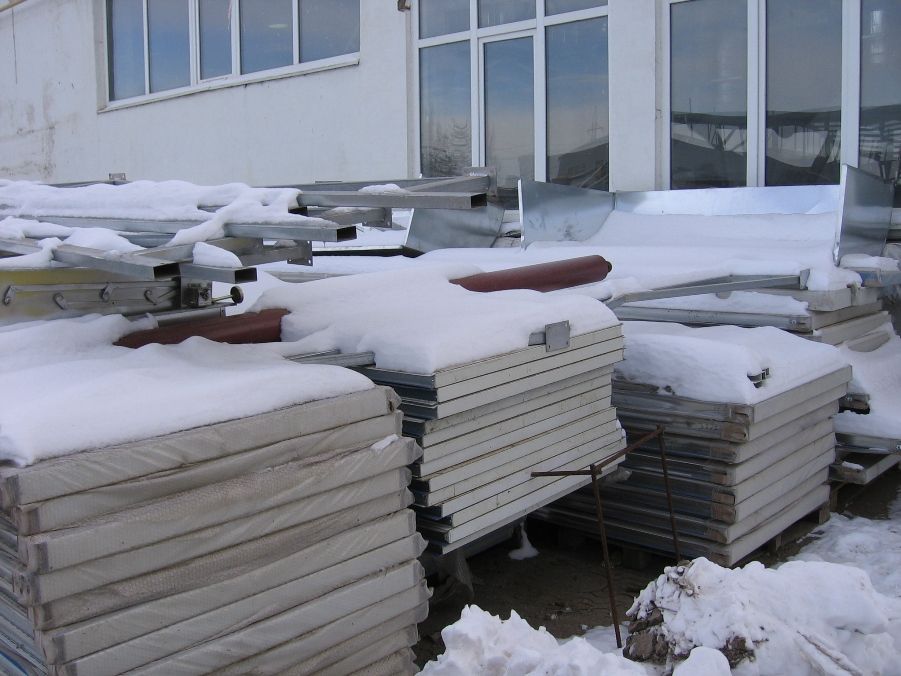

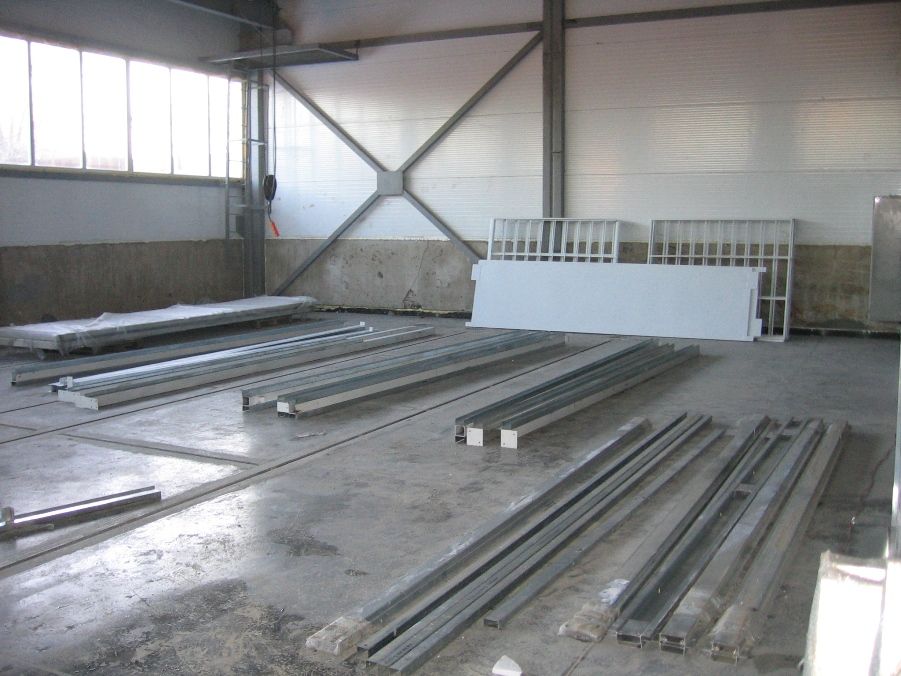

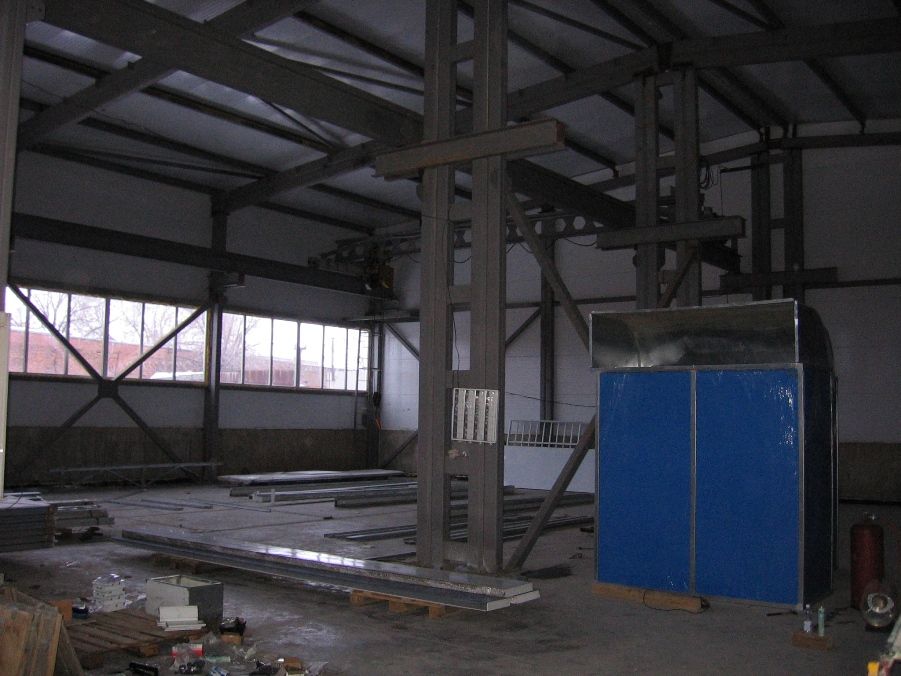

Результатом совместной деятельности ФОРМУЛА, компании "Мастер Плюс", "Волготехснаб" и "Волготехснаб-Каспий", стало успешная реализация ввода в эксплуатацию ОСК и МКП на территории компании "Волготехснаб-Каспий" в городе Астрахань, по Фунтовскому шоссе, 9 "Б", в сентябре 2014 года. Комплекс совместных мероприятий включал: определение поставщика ОСК, согласование конфигурации ОСК, проектирование размещения ОСК и организация ее оптимальной последеющей эксплуатации, размещение заказа на изготовление ОСК на заводе-производителе в КНР, изготовление фундамента и воздушных каналов, строительство пристройки для размещения агрегатных блоков ОСК, подводка газового снабжения к агрегатным блокам ОСК, доставка ОСК в Астрахань, монтаж, отладка и ввод ОСК в эксплуатацию.

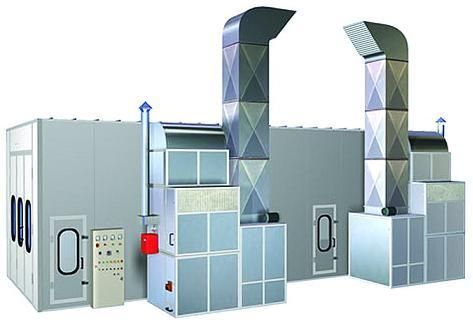

ФОРМУЛА АВТОРЕМОНТА организовала проектирование, поставку, монтаж и ввод в эксплуатацию ОСК INDUSTRIAL 15х5х5 NORDBERG (КНР) со следующими параметрами:
- Наружные габариты: 15150 х 6900 х 5600 мм

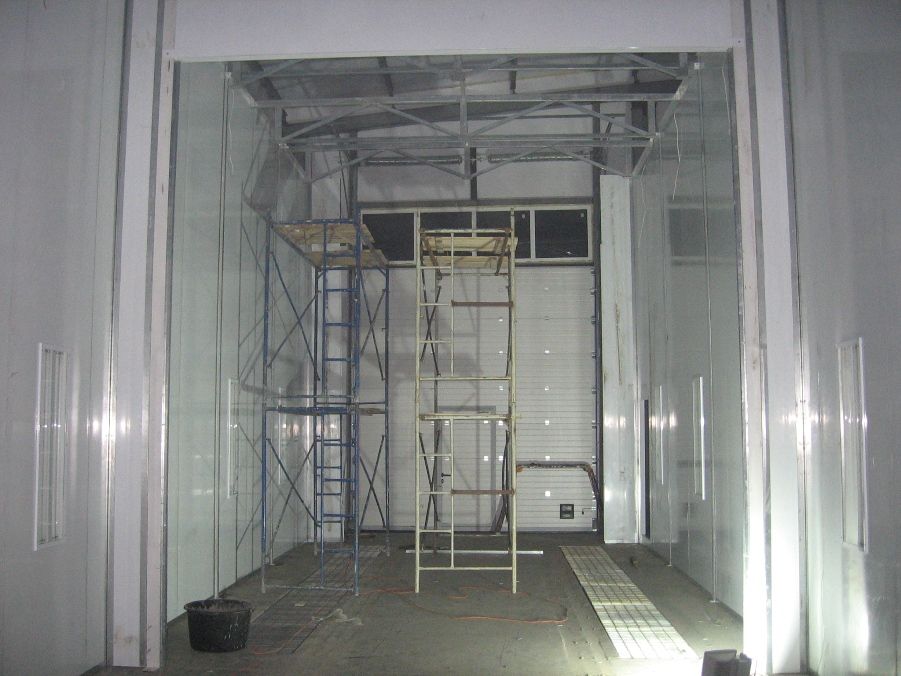

- Внутренние габариты: 15000 х 5000 х 5000 мм

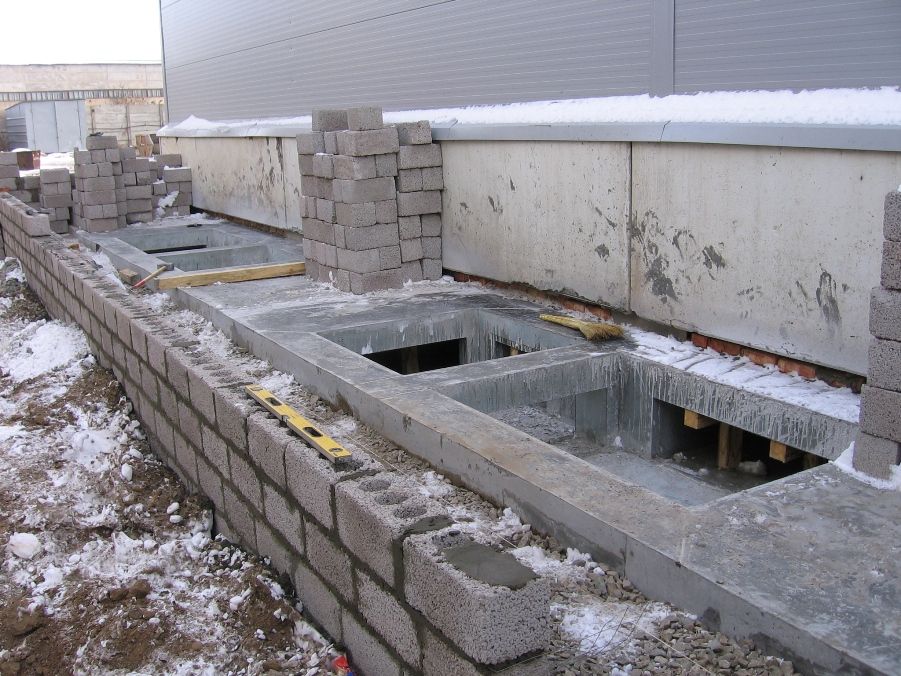

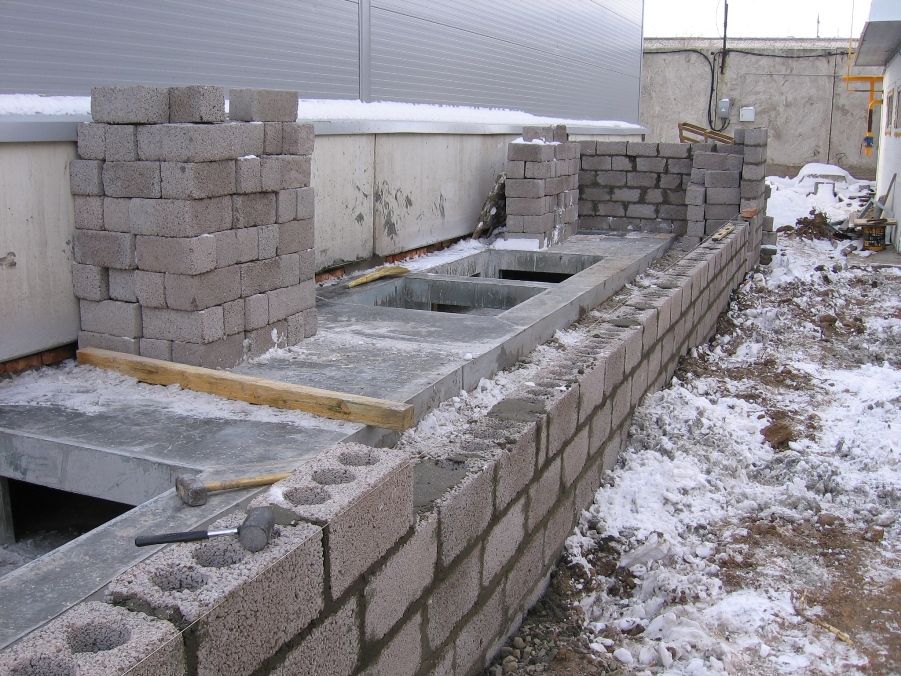

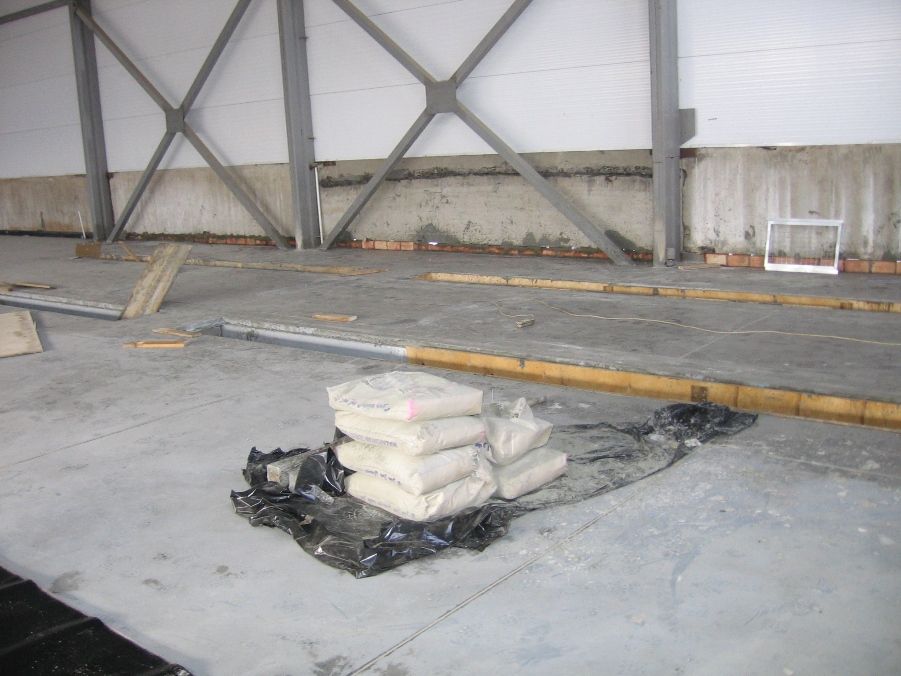

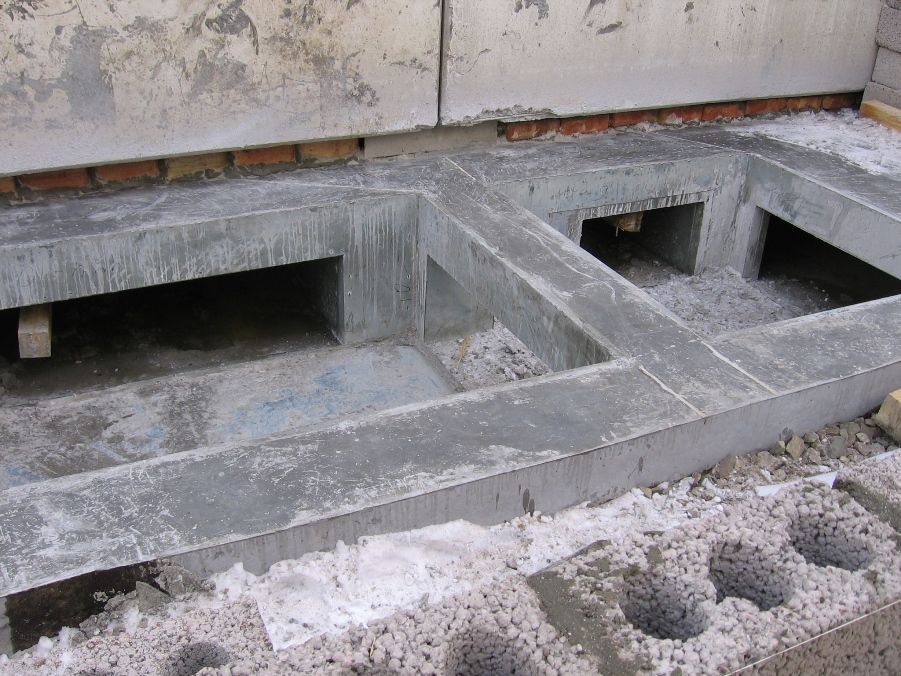

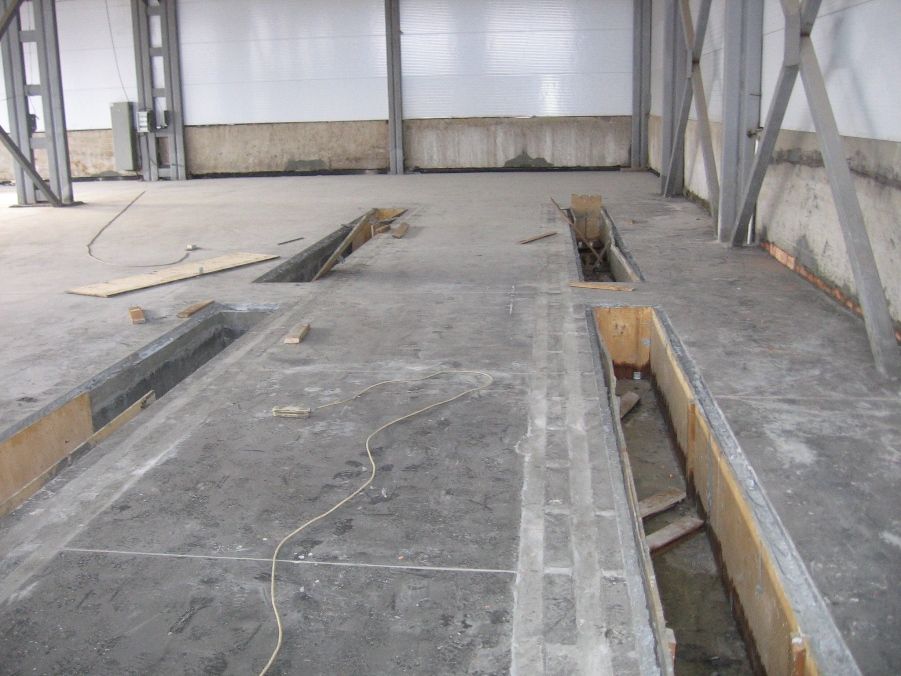

- Основание: Фундаментный приямок с 4-я вытяжными вентиляционными каналами габариты 6600 x 610 x 50 мм

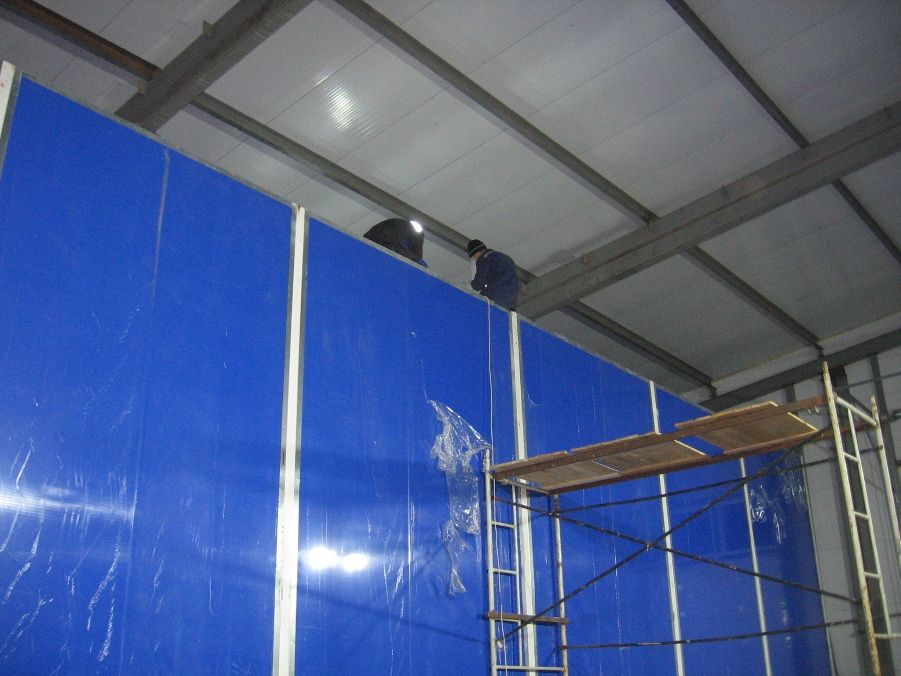

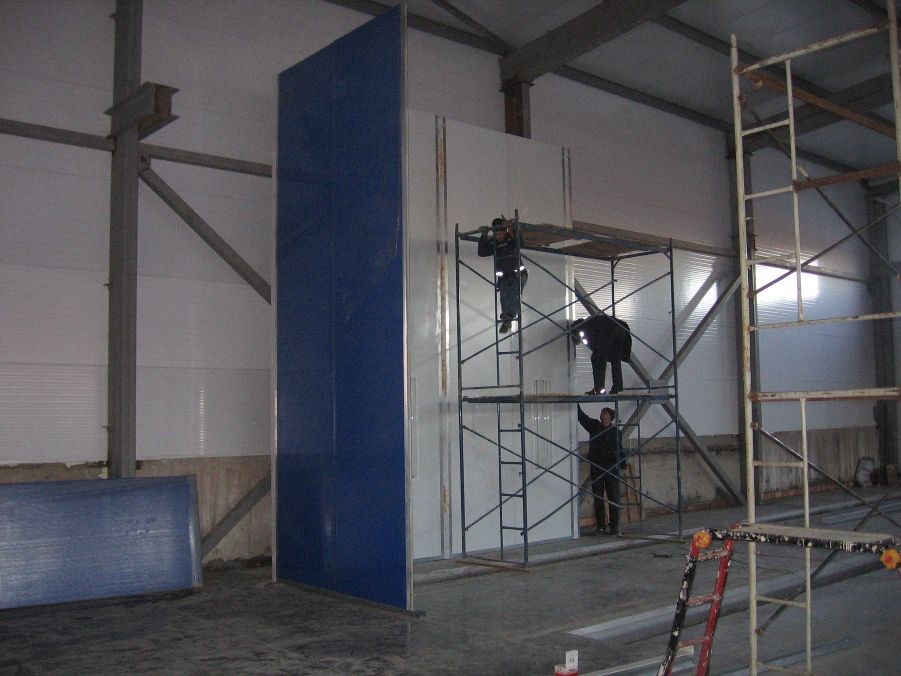

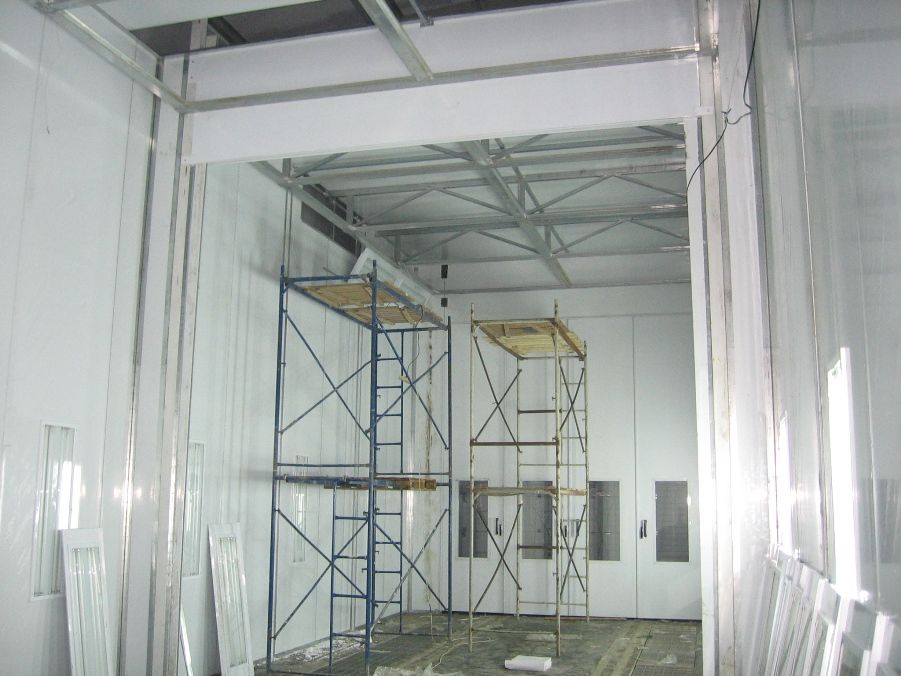

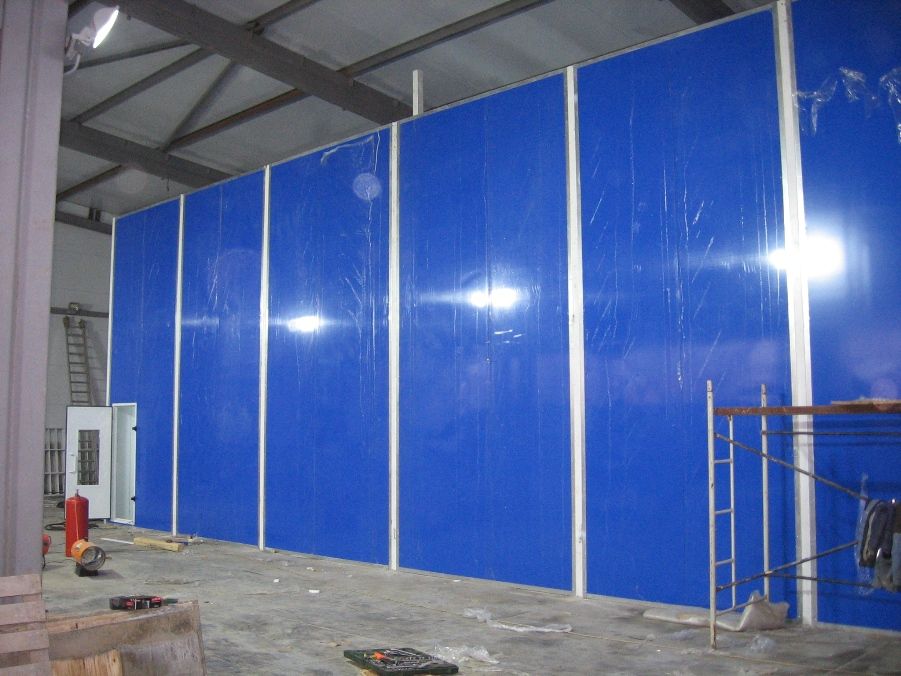

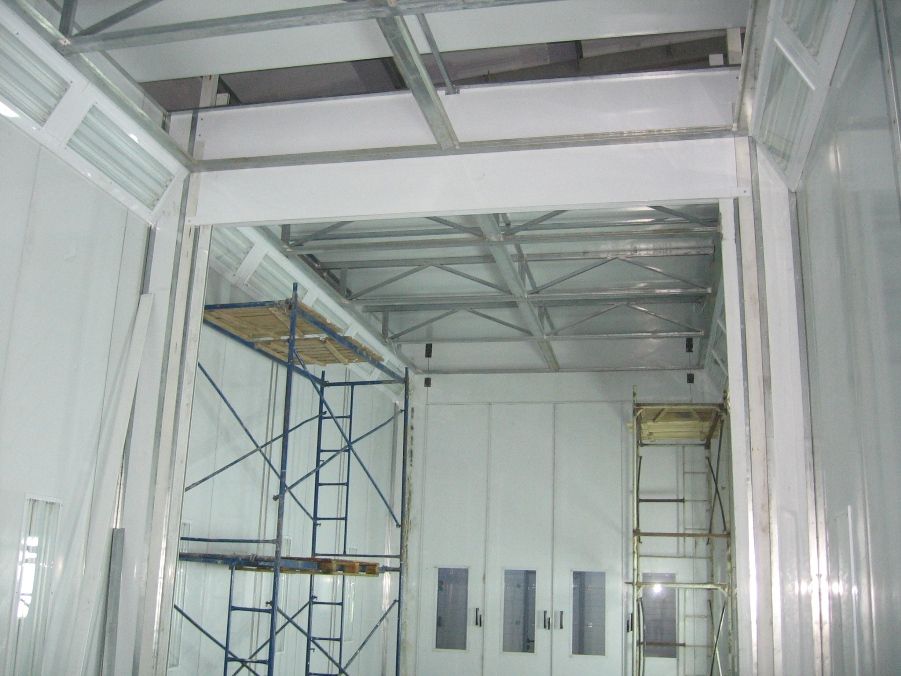

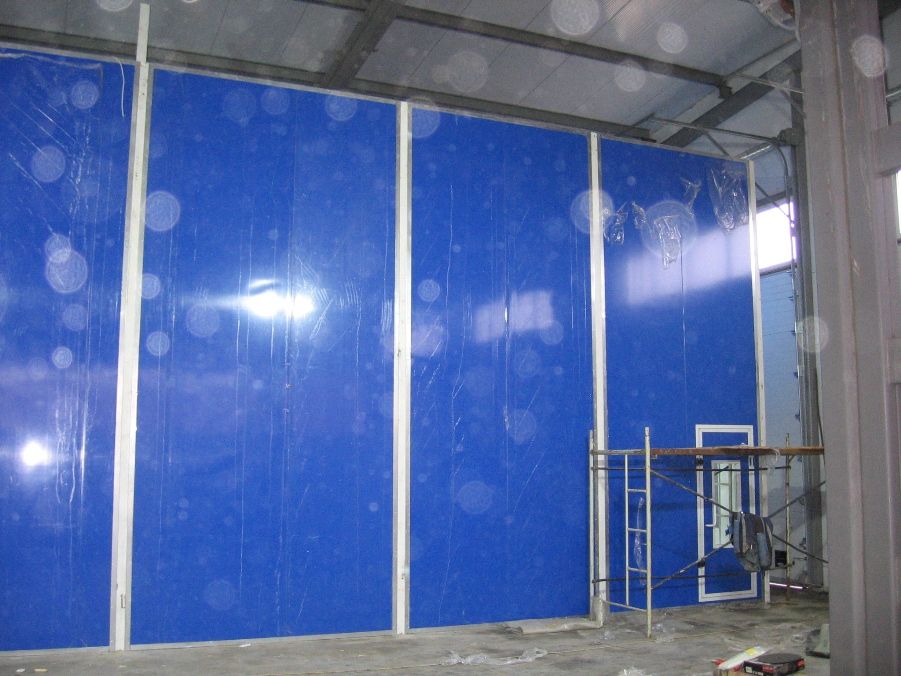

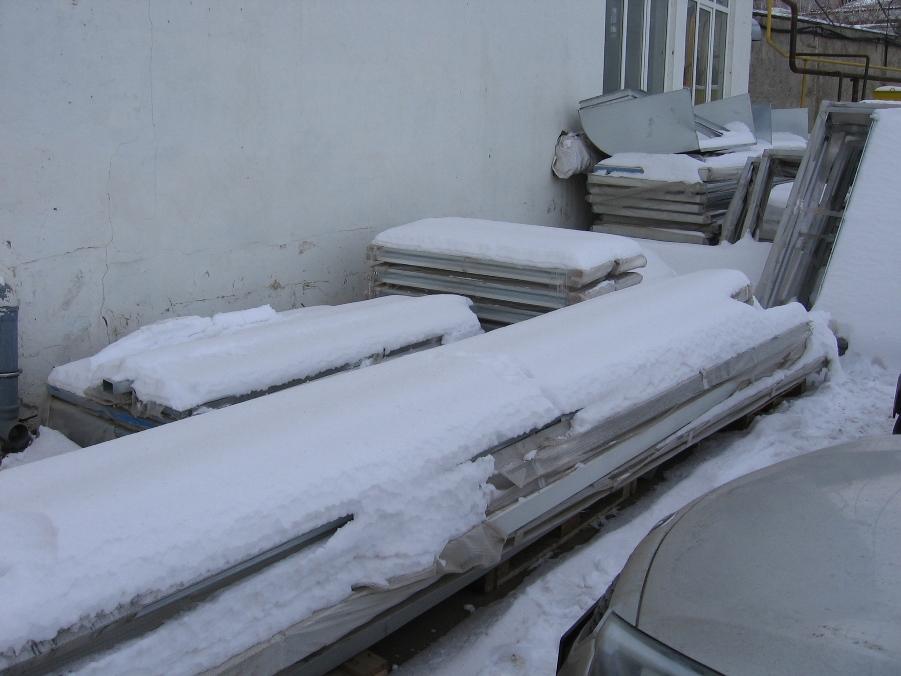

- Окрасочный бокс: Стены из сандвич-панелей, толщиной 75 мм с теплонаполнителем EPS. Потолок из сандвич-панелей толщиной 50 мм с теплонаполнителем EPS.

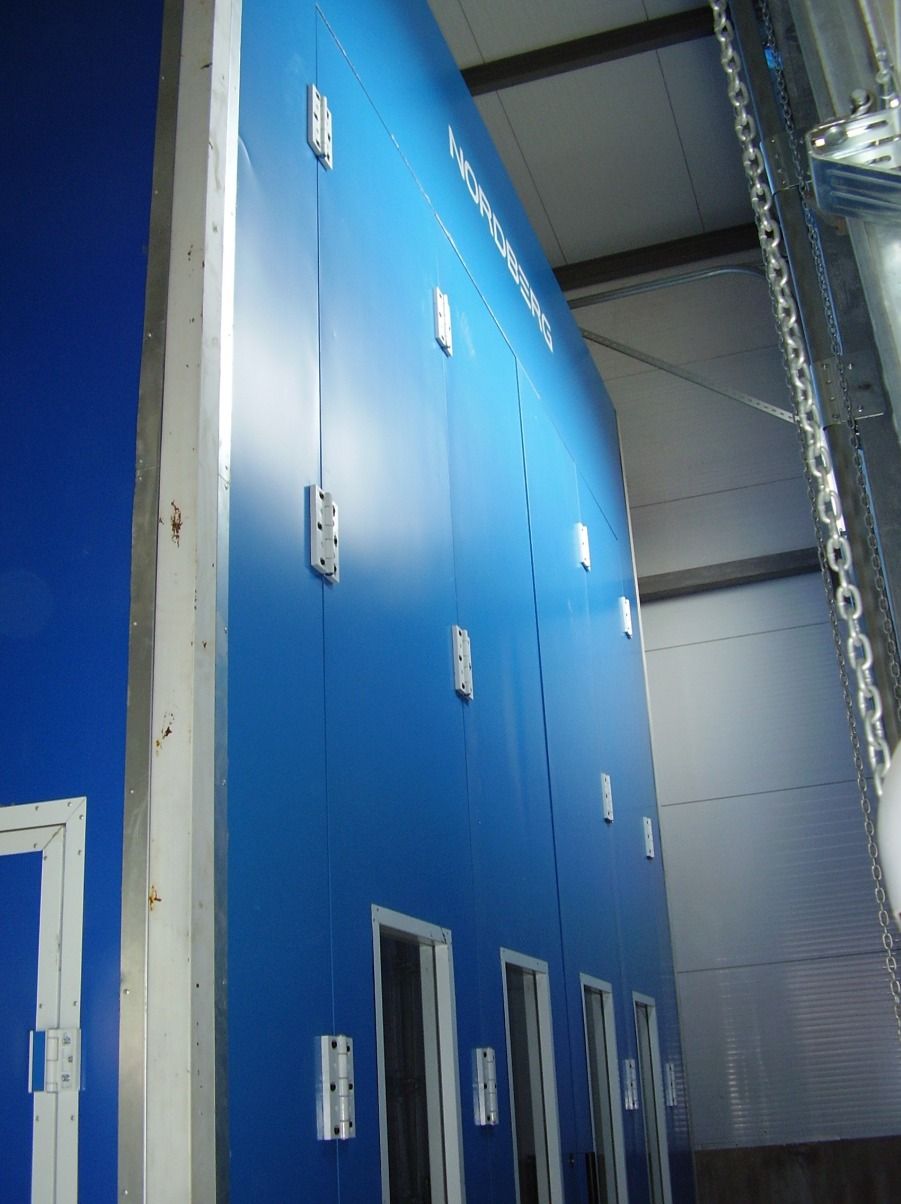

- Ворота: 4000 (ш) х 4500 (в) мм, 4-х створчатые.
- Дверь оператора: 800 (ш) х 2000 (в) мм, 2 шт., закаленные стекла

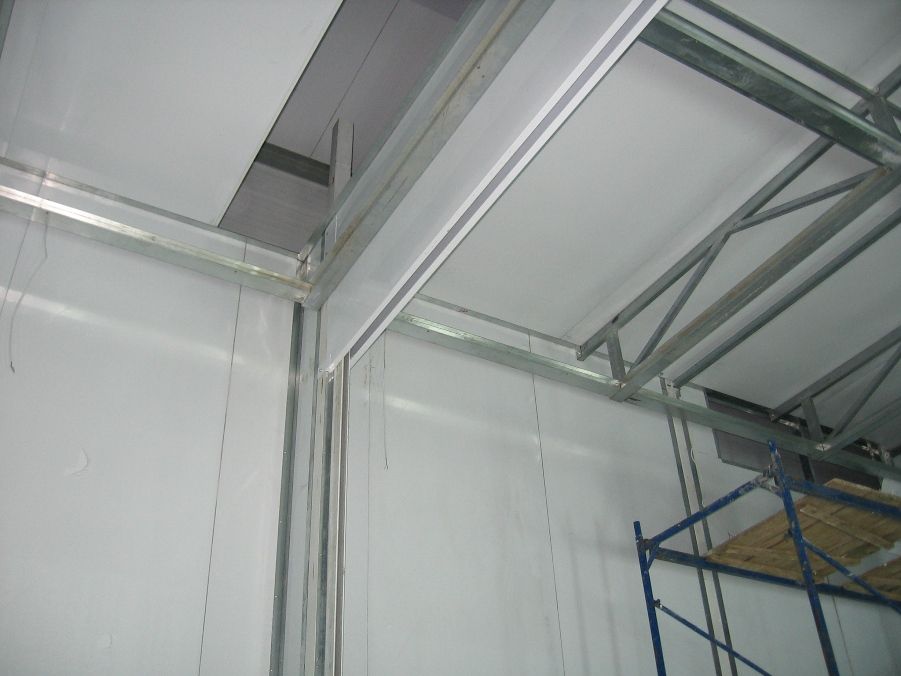

- Потолочные элементы: оцинкованная сталь, решетки-держатели фильтров в порошковой окраске

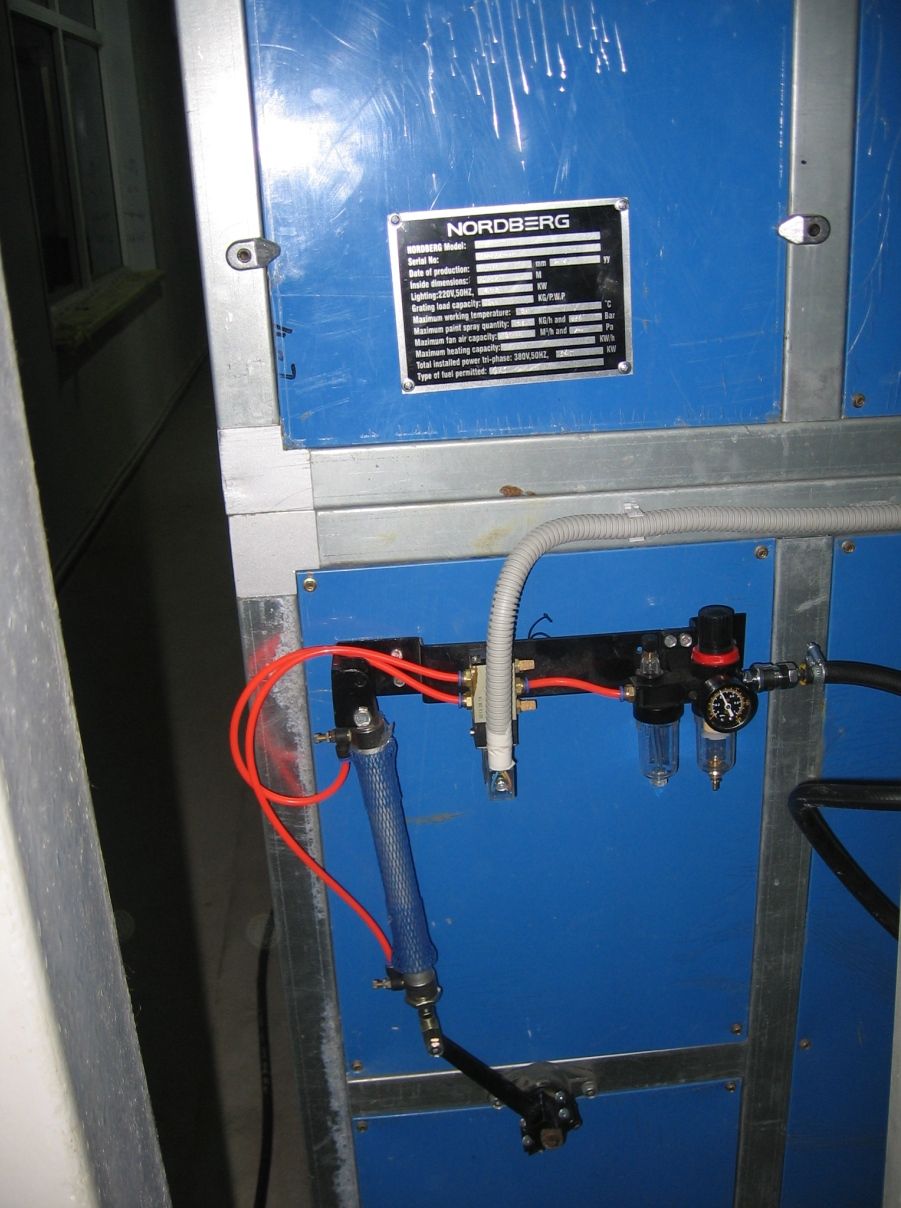

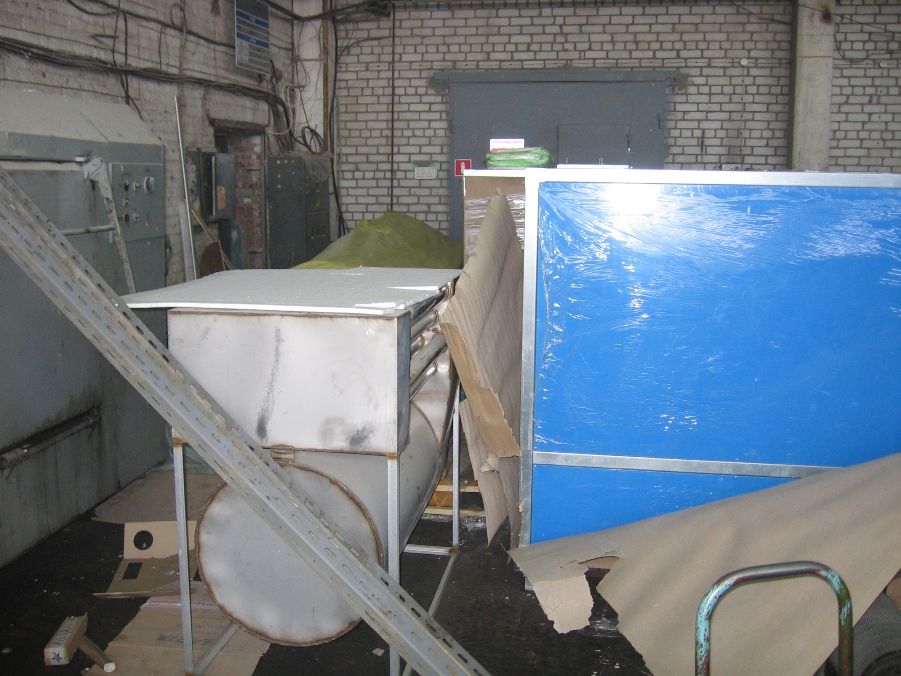

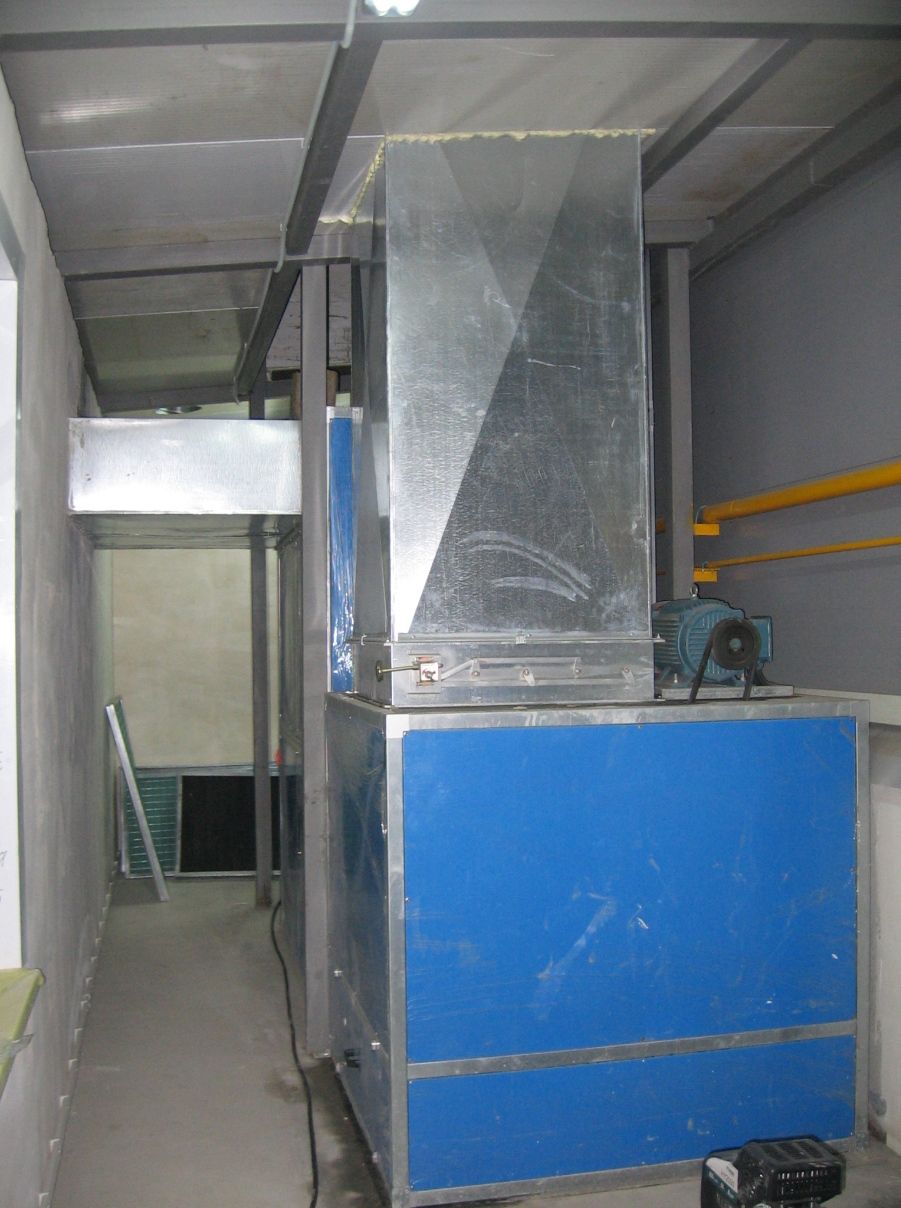

- Конструкция генератора (агрегатный блок) - каркас теплогенератора изготовлен из профилированной оцинкованной стали, панели из оцинкованной стали с наружной порошковой окраской

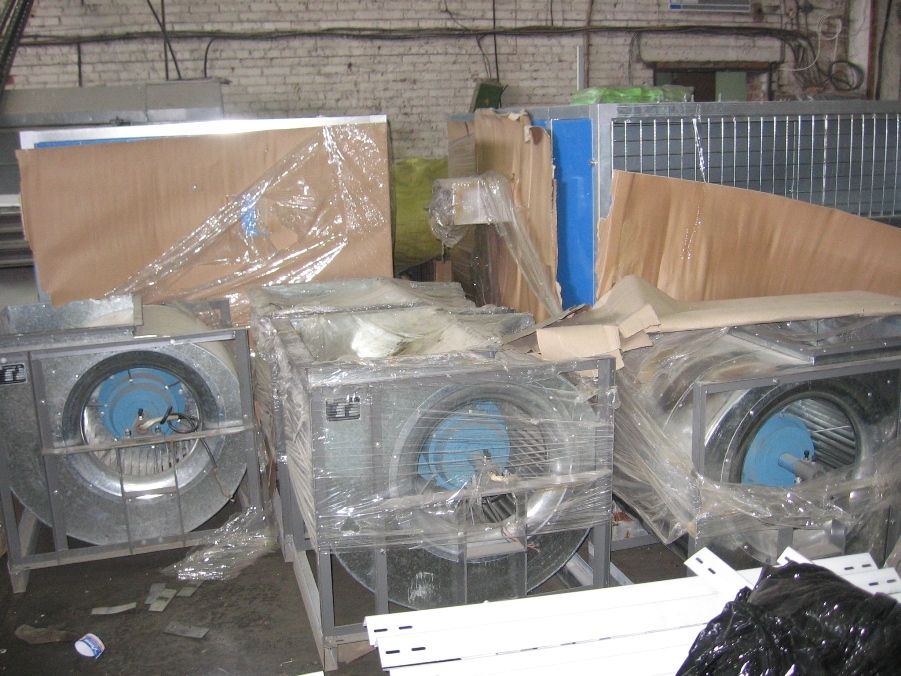

- Воздухозабор: 2-а агрегатных блока с 4-мя центробежными моторами по 7.5 кВт каждый, общей воздухопроизводительностью 80000 метр куб./час

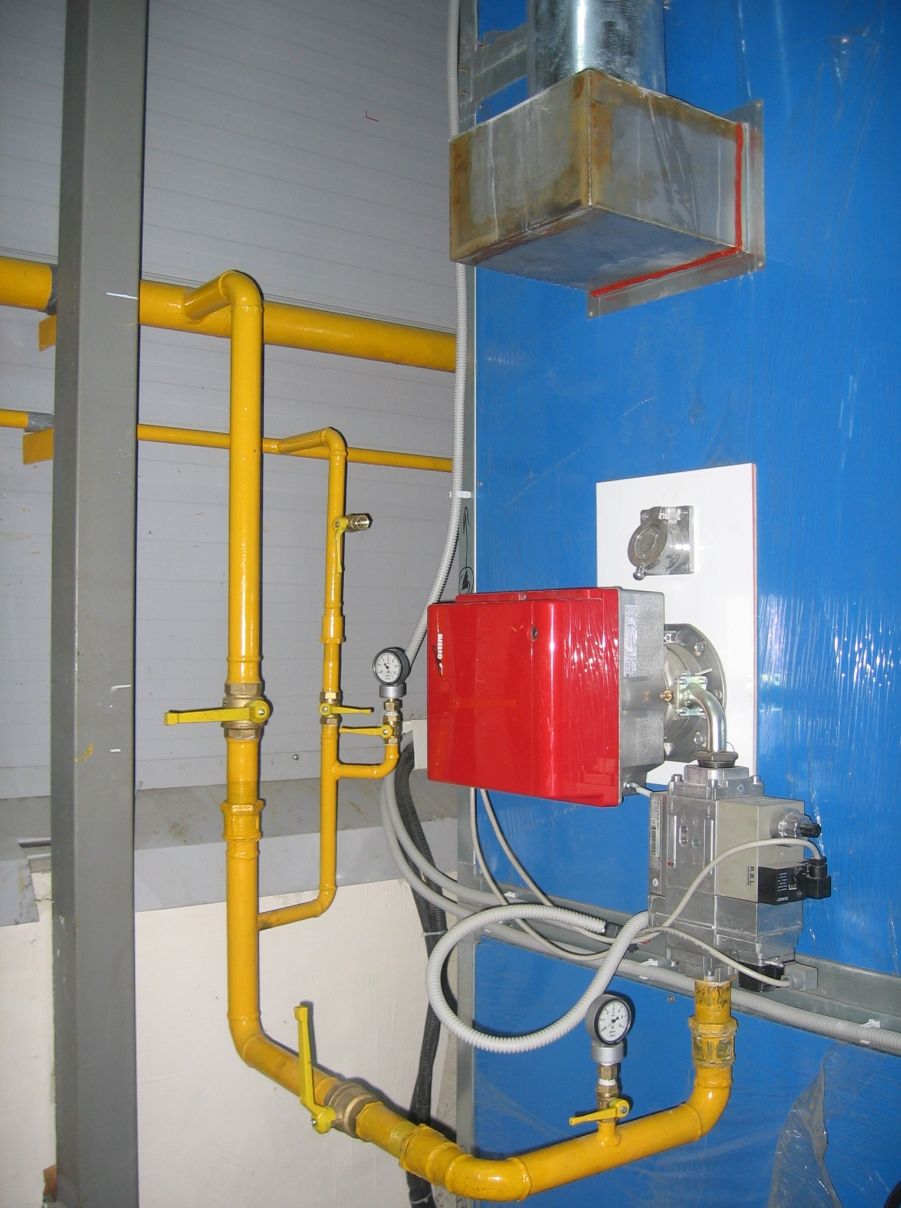

- Нагрев воздуха: 2-а блока с 2-мя комплектами газового оборудования RIELLO: горелки RS 5 мощностью 160 - 330 кВт и арматура MB 415/1 - F3SD 30, 2-а теплообменника из нержавеющей стали с 3-мя рядами радиаторов и эффективностью теплообмена не менее 90% с противовзрывным клапаном. Организация рециркуляции воздуха с использованием заслонок с пневматическим приводом.
- Удаление воздуха: 2-а блока с 2-мя центробежными моторами по 11 кВт каждый, общей воздухопроизводительностью 70000 метр куб./час, с ручной регулировкой внутреннего давления ОСК с использованием воздухозаслонки-шибера
- Фильтрация воздуха: подготовительные фильтры (предварительные фильтры приточного воздуха), потолочные фильтры, напольные фильтры, фильтры отработанного воздуха (фильтрация воздуха перед его выбросом в атмосферу)

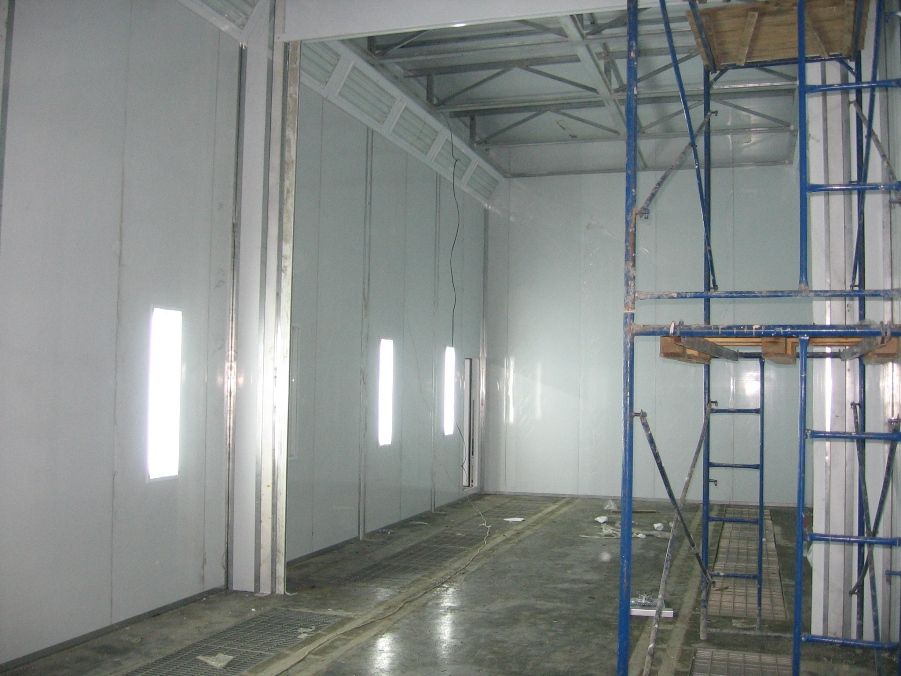

- Освещение окрасочного бокса: 18 наклонных потолочных светильников по 4 лампы мощностю по 36 Вт в каждом, 12 настенных вертикальных светильников 4 лампы мощностю по 36 Вт в каждом, общая освещенность более 1000 люкс

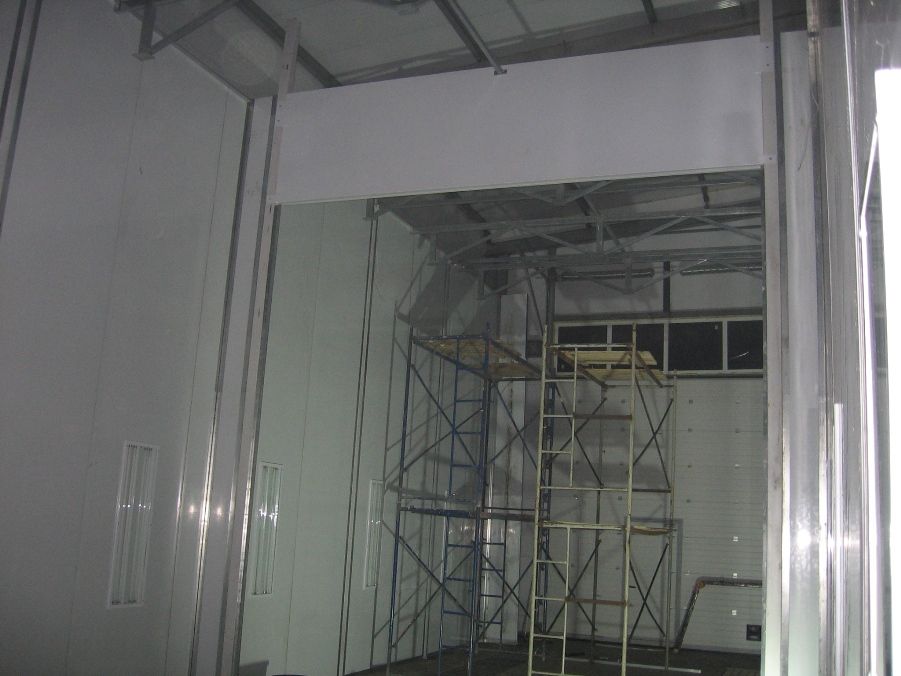

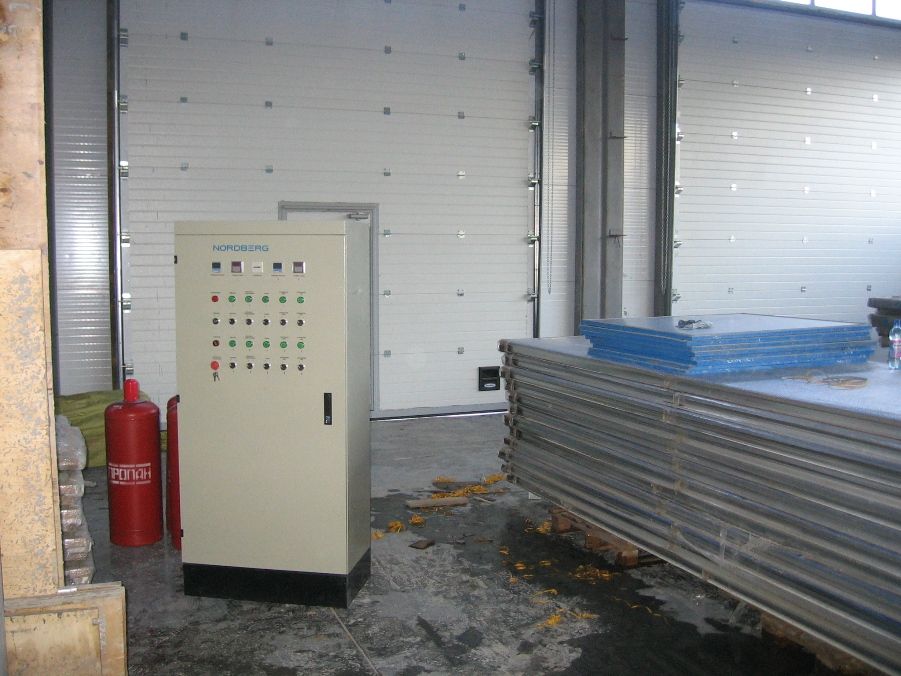

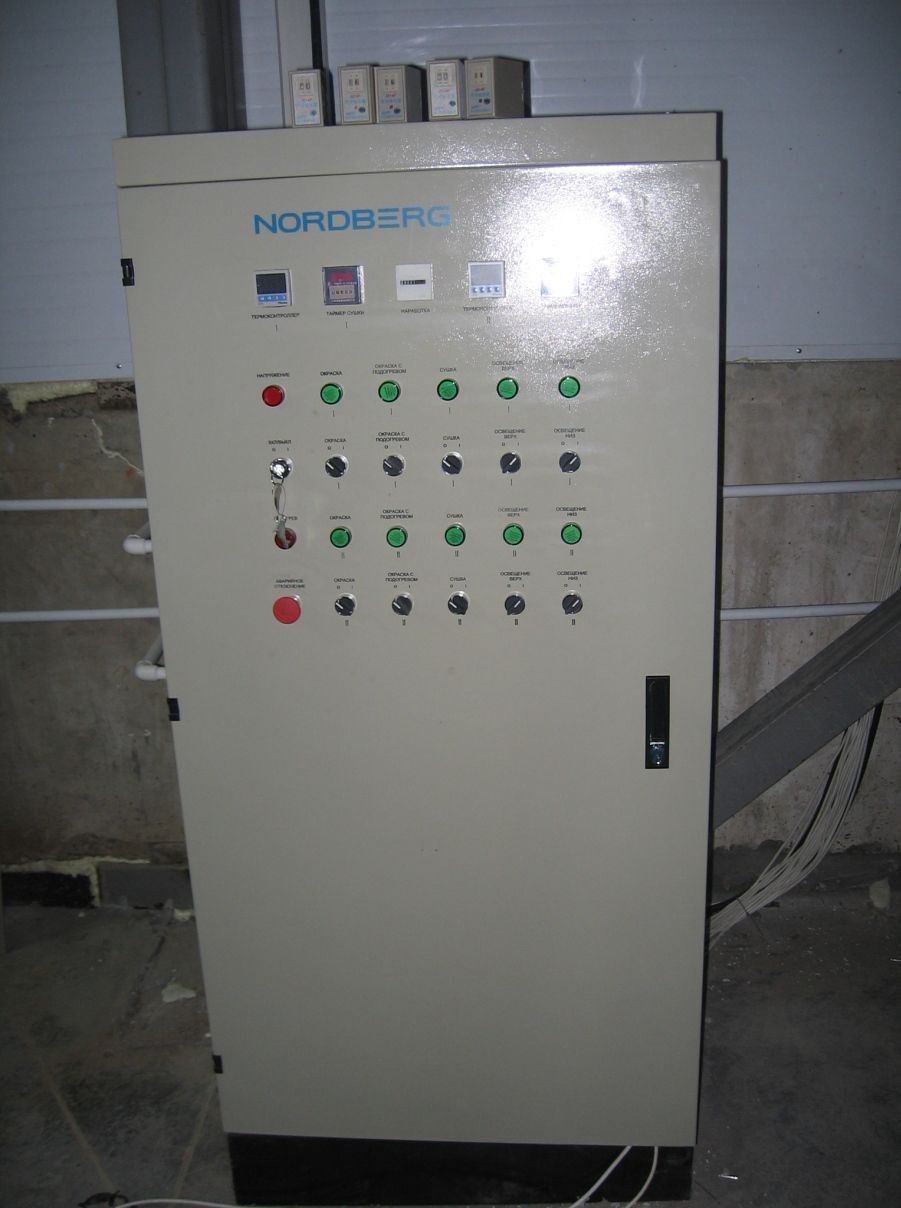

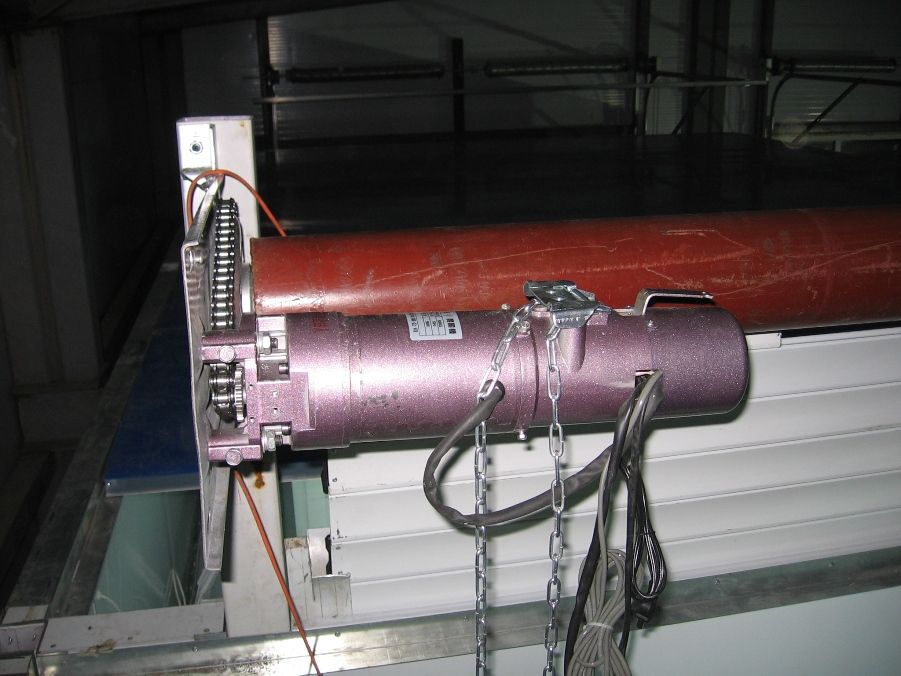

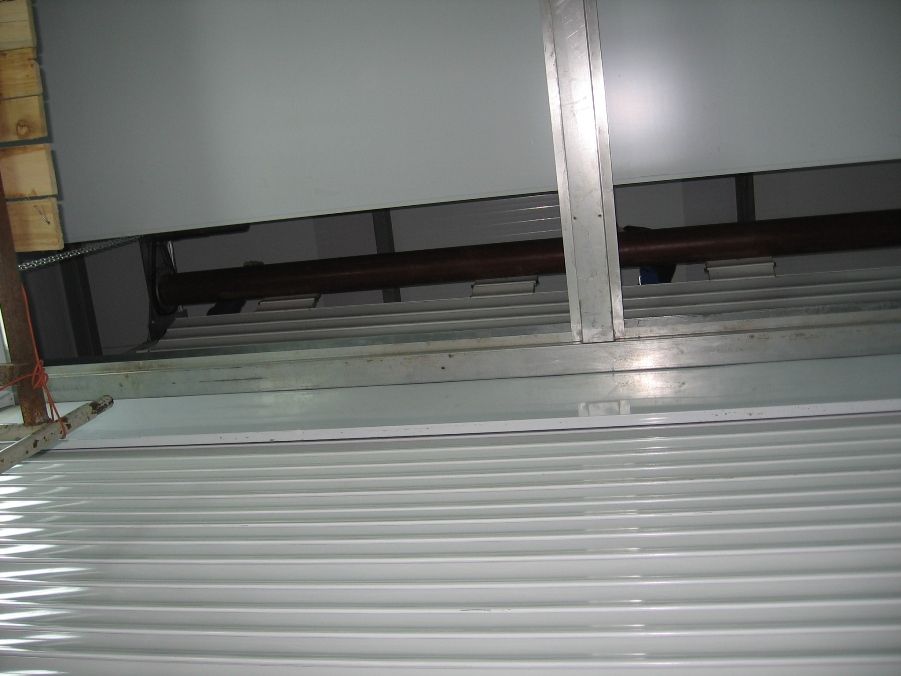

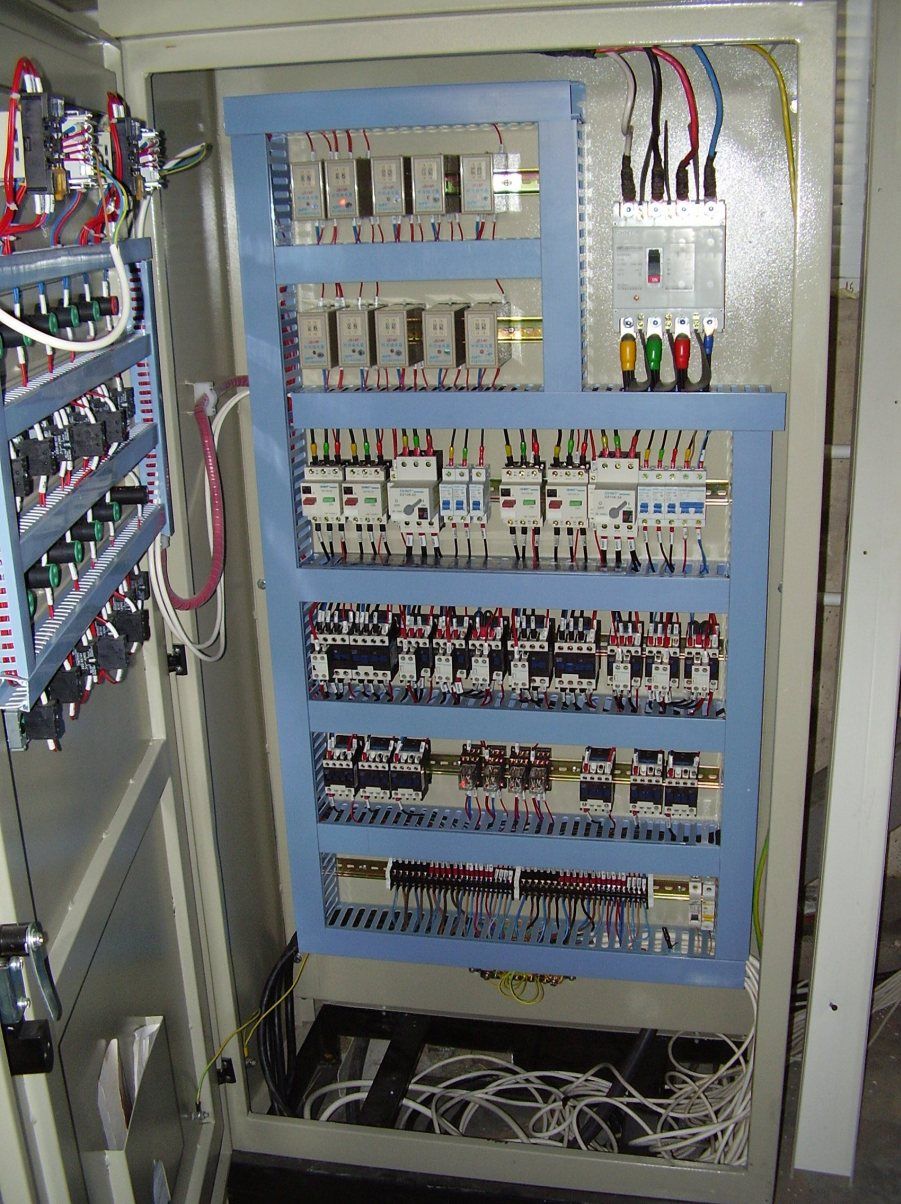

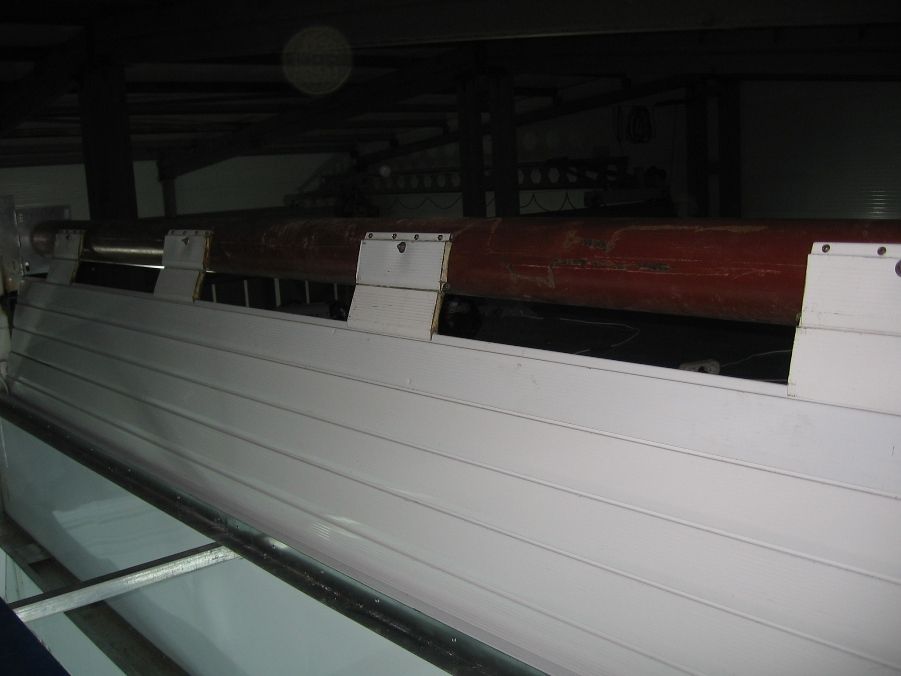

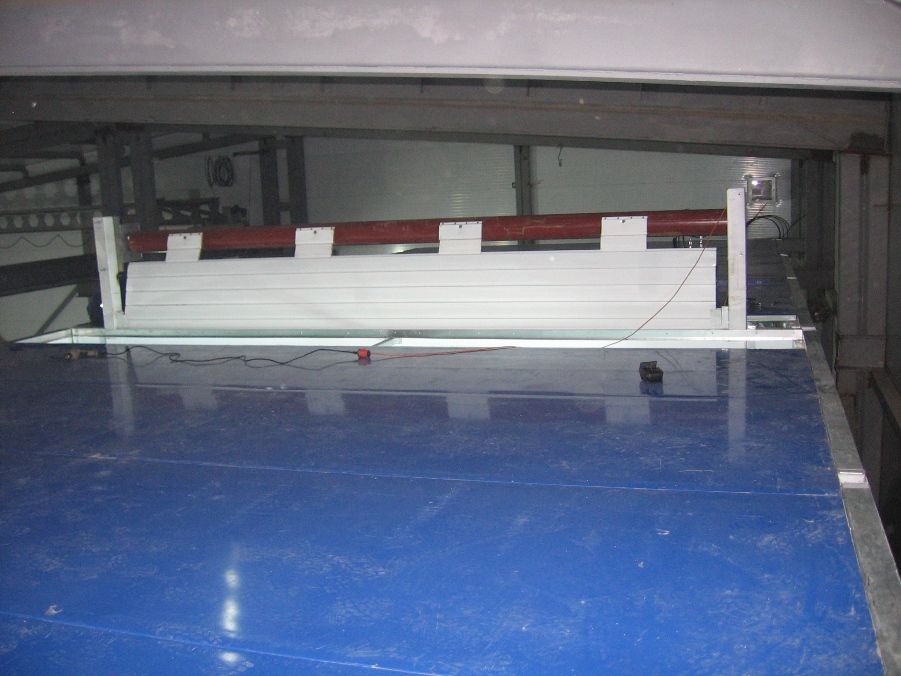

- Автоматизация и управление (пульт управления): управляющие программируемые реле (окраска, окраска с подогревом, сушка), выключатели освещения, таймеры сушки, температурные реле, экстренное выключение, датчики давления, звуковая сигнализация и т.д. Шкаф управления исполнен в наполном варианте с раздельным управлением работой двух половин ОСК. Раздельное управление двумя половинами камеры с использованием внутренних роллерных ворот разграничевающей бокс ОСК на 2-е автономные зоны.
- Суммарная мощность энергопотребления ОСК = 57 кВт
|
|
